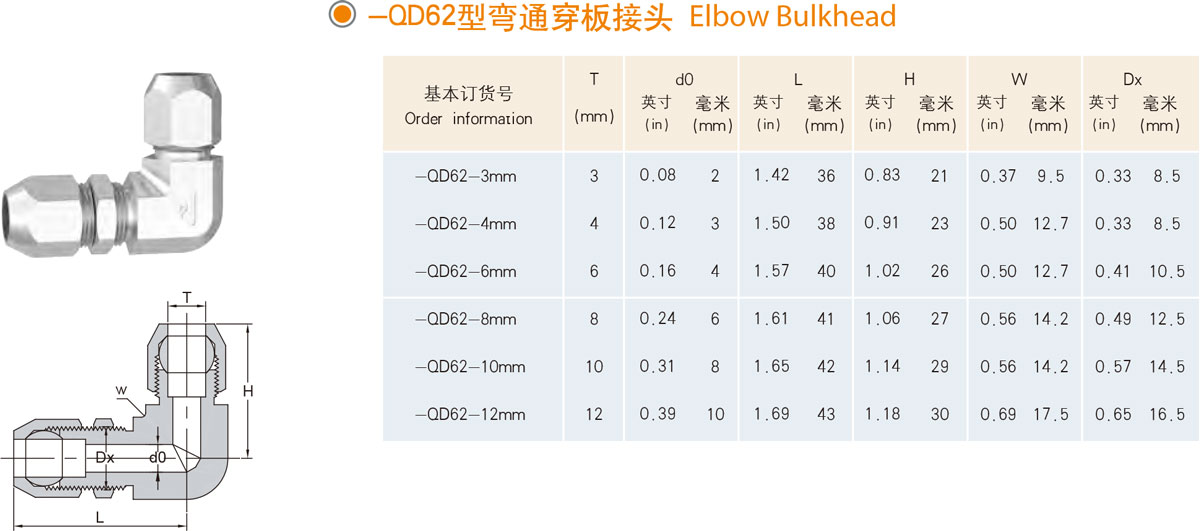

XYG-QD62型弯通穿板接头

发布时间：2023-12-17 15:00:01 访问次数：1107

上一条：XYG-QD9型弯通中间接头

下一条：XYG-QDTTM型外螺纹支管三通接头

工作原理：

密封圈工作前

密封圈工作后

卡箍式管接头其工作原理：密封圈在螺母的作用下，密封圈边缘与接头体内锥面产生变形，使密封圈边缘与导管径向收缩抱紧导管，起到密封作用。（使用尼龙管、PU管时必须使用薄壁衬套）。

XYF-JZTA1型卡套直通针阀

XYF-JZTA1型卡套直通针阀，卡套连接，在流体系统中执行关闭或切断，该系列阀门设计紧凑，能够控制较大流量，球形、圆形、条形金属和非金属手柄，工作压力高达6000PSI（413bar），工作温度高达315℃（600°F）。
XYF-JFT1型卡套直形针阀

XYF-JFT1型卡套直形针阀，卡套连接，分体结构，设计合理，使用温度根据填料确定，工作压力高达6000psi（413bar），各种结构和材质可选。
XYF-QZT1-SK型卡套（2通）阀门

XYF-QZT1-SK型卡套（2通）阀门，卡套连接，开关切换、交叉转接流动路径，工作压力达3000psi（206bar），温度范围-53~148℃（-65~300°F），端接尺寸1/8~1/2in，φ3~φ12mm。
XYF-JZTA1型内螺纹直通针阀

XYF-JZTA1型内螺纹直通针阀，内螺纹连接，在流体系统中执行关闭或切断，该系列阀门设计紧凑，能够控制较大流量，球形、圆形、条形金属和非金属手柄，工作压力高达6000PSI（413bar），工作温度高达315℃（600°F）。
XYF-QFT1-SK型卡套直通球阀

XYF-QFT1-SK型卡套直通球阀，卡套连接，端接尺寸1/8~3/4in，φ3~φ20mm。采用成熟的设计、精密的制造以及优质的原材料，旨在满足客户对安全性和可靠性的需求。
XYF-JDD-CH对焊系列高温高压针型阀（电厂用）

XYF-JDD-CH对焊系列高温高压针型阀（电厂用），对焊连接，适用于高压高温管路中作为启闭机构，在流体系统中执行关闭或切断，工作压力高达6000Psi（413bar），工作温度高达650°C（1202°F）。
XYF-JDD-PD带接管焊接系列高温高压针型阀（电厂用）

XYF-JDD-PD带接管焊接系列高温高压针型阀（电厂用），带接管焊接连接，适用于高压高温管路中作为启闭机构，在流体系统中执行关闭或切断，工作压力高达6000Psi（413bar），工作温度高达650°C（1202°F）。
XYG-SK01型前卡套

SK01型前卡套，导管外径2-25mm，1/16-1in，多种材质可选，精湛工艺，密封性和反复性好，安装检修方便。
XYF-JFT1型内螺纹直形针阀

XYF-JFT1型内螺纹直形针阀，内螺纹连接，分体结构，设计合理，使用温度根据填料确定，工作压力高达6000psi（413bar），各种结构和材质可选。
XYG-ZK1型外螺纹直通接头

XYG-ZK1型外螺纹直通接头，外螺纹连接，所有金属零件的材料都是316型不锈钢，O形密封环的材料为氟化橡胶，可以根据用户选择其它材料，接头尺寸从1/8in到1in，公制从Φ4mm-Φ22mm，涵盖整个系列。
